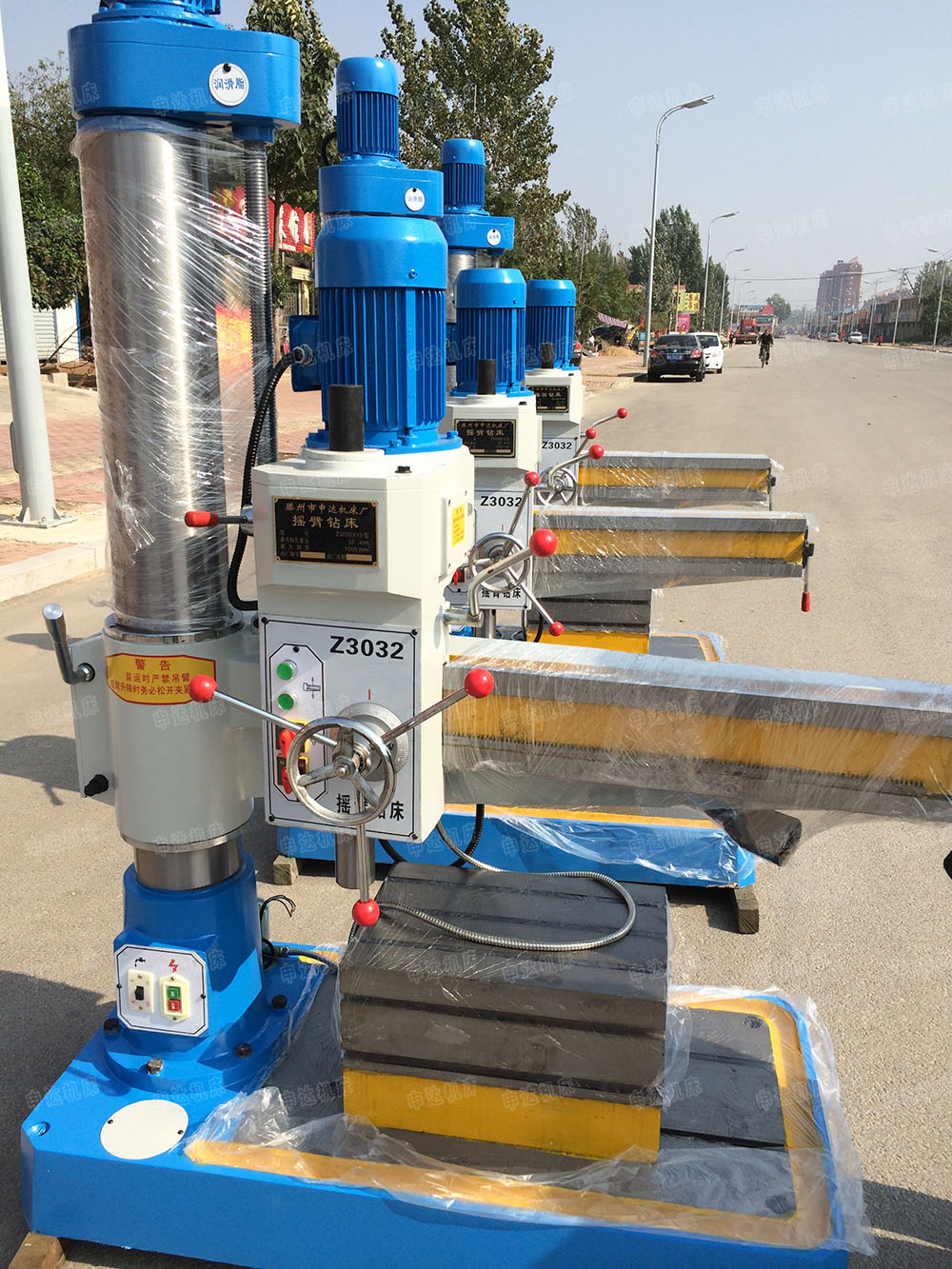

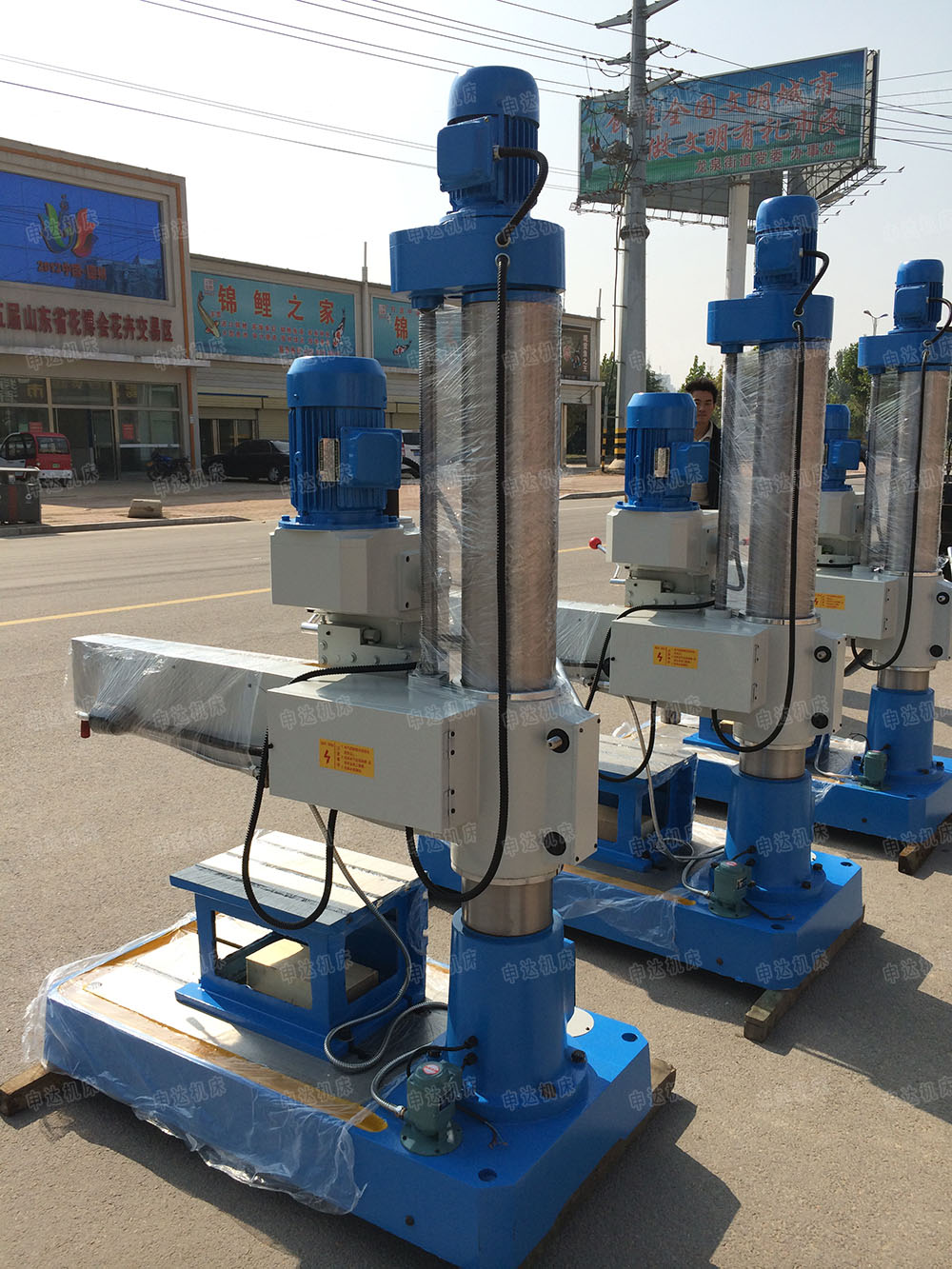

Z3032摇臂钻参数

主要技术参数	Z3032xl0
钴孔最大直径(mm)	32
主轴端面至工作台距离(mm)	220-1100
主轴中心至立拄母线距离(mm)	260-1000
主轴行程(mm)	120
主轴锥孔(莫氏）	4
主轴转速范围(rpm)	108、162、262 398、665、1000
主轴转速级数	6
摇臂回转角度（°)	360
主电机功率（kw)	1.5/2.2
升降电机功率(kw)	0.75
机床重量(kg)	800/900
外形尺寸(mm)	1350x650x2000

申达摇臂钻床产品优势

1.齿轮箱自动供油系统：摇臂钻的设计原理就是立式齿轮，传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑，实践证明这个方式 没有办法把油甩到上面，最上面的齿轮传统方式都是干磨。客户使用几个月后发现噪音大，一年至两年后要换最上面的齿轮。

2.申达摇臂钻采取润滑自轴承进入，充分的润滑轴承，自轴承下来后到齿轮，只要勤换油，不要蛮操作，轴承、齿轮没有坏的理由。

3.申达机床在高效节能方面开发了节能高效电机，采用台湾炮塔铣电机原理。把转子高度降低，把粗度加大，增加电机的扭力，减小电机的功率，实验证明，现在公司使用的电机比传统电机每小时节能2度电。节能电机每天按照12小时计算，12*2=24度，每天24度*365天=8760度，两年省下一台设备款。

4.立柱安全锁紧，传统一般都是立柱锁紧 不带安全装置，装此设置要多2个交流接触器。申达钻床产品带安全自动保护装置 在人工忘记松开锁紧的情况下 它可以自动断电 防止摇臂升降式拉伤立柱，把升降丝母滑丝。

5.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。

6.超音频淬火齿轮：耐磨、硬度高，淬火是要按照操作规程做的。不是用火烧烧就可以的，淬火、磨齿的工艺不要只是说，噪音是检测齿轮质量的大概。磨齿的噪音小，无杂音。反之噪音分贝在100分贝以上。全部齿轮使用数控蜗杆磨精度磨齿。

7.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火热处理等严格工艺要求，专用丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。

8.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
