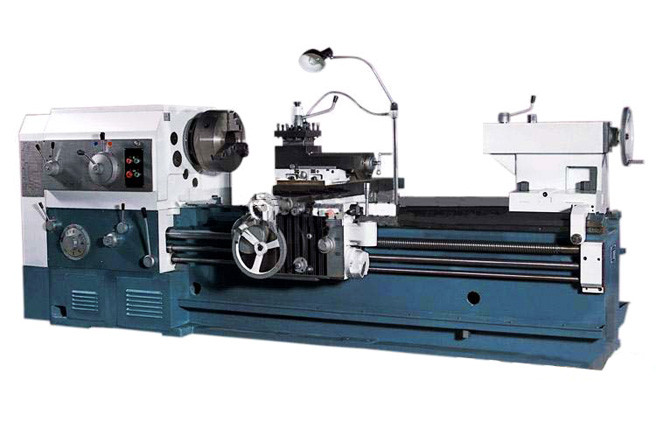

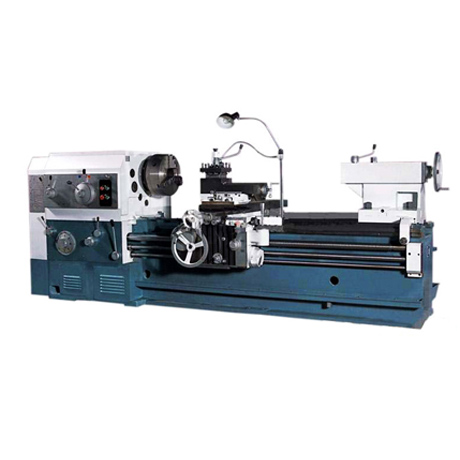

cw6180车床

CW6180卧式车床铸件执行GB9439-88标准,采用回火处理,导轨硬度达到HRC52,高频淬火处理,齿轮采用淬火钢材质。具有功率大、刚性强、主轴调速范围广,
适用于强力或高速切削,可以车削端面、外圆、肉孔以及公制、英制、模数、径节各种螺纹,并可承担钻孔、套料、镗孔等工艺。

产品参数

CW系列:卧式机床		CW6180B CW6280B	CW61100B CW62100B	CW61110Q CW62110Q
床身上最大回转直径	mm	800	1000	1100
刀架上最大回转直径	mm	480	680	800
最大工件长度	mm	1500,3000, 5000,6000-15000	1500,3000, 5000,6000-15000	1500,3000, 5000,6000-15000
马鞍槽内回转直径/有效宽度	mm	1100/310	1200/310	1300/310
主轴通孔直径和轴头型式	mm	φ104；D11 φ130；D11	φ104；D11 φ130；D11	φ104；D11 φ130；D11
主轴通孔前端锥体和顶尖锥度	mm	φ120 φ140 莫氏6号	φ120 φ140 莫6号	φ120 φ140 莫氏6号
主轴转速级数和范围	r/min	18种5.4-720	18种5.4-720	18种5.4-720
纵进给量级数和范围	mm/r	64种0.06-24.3	64种0.06-24.3	64种0.06-24.3
范围1：1	mm/r	0.1-1.52	0.1-1.52	0.1-1.52
范围16：1	mm/r	1.6-24.3	1.6-24.3	1.6-24.3
用交换齿轮微量进给范围	mm/r	0.06-0.912	0.06-0.912	0.06-0.912
横向进给量与纵进给量的比率		1/2	1/2	1/2
床鞍快移速度	mm/min	4000	4000	4000
机床丝杠螺距	mm	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）
公制螺纹种数、范围	mm	50种 1-240 （另有14种非标螺纹）	50种 1-240 （另有14种非标螺纹）	50种 1-240 （另有14种非标螺纹）
英制螺纹种数、范围		26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i
模数螺纹种数、范围	mm	53种 0.5-120	53种 0.5-120	53种 0.5-120
径节螺纹种数、范围		24种 28-1 DP	24种 28-1 DP	24种 28-1 DP
下刀架最大横向行程	mm	500	500	500
上刀架最大行程	mm	200	200	200
尾座套筒行程	mm	250	250	250
尾座套筒锥度		莫氏6号	莫氏6号	莫氏6号
主电机功率	kW	11	11	11
快速电机功率	kW	1.1	1.1	1.1
冷却泵电机功率	w	90	90	90
机床外型尺寸和机床重量		长x宽x高和重量	长x宽x高和重量	长x宽x高和重量
1500	mm	3660x1452x1630.【4600kg】	3600x1560x1730.【5350kg】	3660x1560x1790.【5450kg】
3000	mm	5155x1450x1630.【5500kg】	5155x1560x1730.【6000kg】	5155x1560x1790.【6100kg】
5000	mm	7390x1450x1630.【6900kg】	7390x1560x1730.【7400kg】	7390x1560x1790.【7500kg】
6000	mm	8150x1450x1630.【7500kg】	8150x1560x1730.【8000kg】	8150x1560x1790.【8100kg】
8000	mm	10500x1450x1630.【9000kg】	10500x1560x1730.【9500kg】	10500x1560x1790.【9600kg】
11000	mm	13190x1450x1630.【10700kg】	13190x1560x1730.【11200kg】	13190x1560x1790.【11300kg】
14000	mm	16310x1450x1630.【13500kg】	16310x1560x1730.【14000kg】	16310x1560x1790.【14100kg】
床身宽度	mm	600	600	600
最大承重	kg	2500	2500	2500
